1.產品介紹：
JPHG系列新型單板干燥機是2015年黑龍江艾爾機械制造有限公司結合木業·人造板·多層板行業，尤其是1.0mm—2.2mm“旋切”楊木單板，桉木單板等烘干設計的一款擁有艾爾多項專利技術的單板干燥機。
該機型擁有生產效率高，烘干速度快，運營成本低，節能，噪音低，模塊化安裝，操作簡單等多項特點，是目前“艾爾烘干家族”中“性價比”最高的一款機型；同時也是針對“旋切單板”設計的一款最專業烘干機；操作最為簡單的一款“平民烘干機”….
該機型可與多種熱源配套：蒸汽鍋爐，導熱油鍋爐，及熱風爐，燃氣鍋爐等…. 熱源安裝形式：1.下吸式 （蒸汽鍋爐 導熱油爐） 2.上吸式 （熱風爐）
備注：1.配用蒸汽鍋爐，導熱油爐時，熱源安裝形式為下吸式安裝，烘干機內配有多組SRZ.SRL系列熱源交換散熱器，但訂制烘干機時，蒸汽鍋爐，導熱油爐等鍋爐由客戶自行訂制，我公司不配置鍋爐。 2.配用熱風爐時，公司自配用該機型專用的“ARRFL型熱風爐”，同時熱源安裝形式為“上吸式”

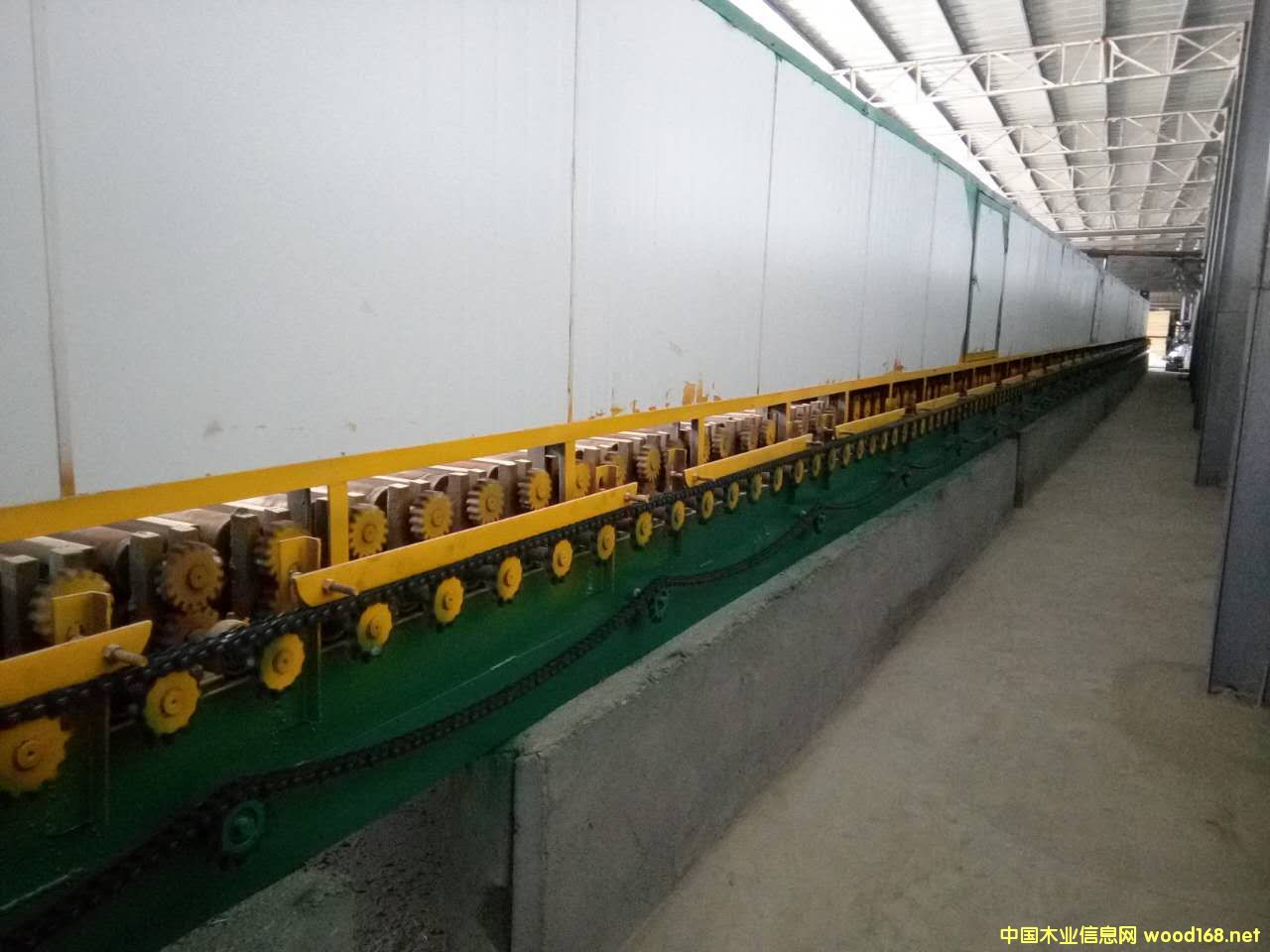

2.特 點： 1.電耗節能 本設備在電耗節能方面具有明顯的優勢，以往常規20米單板干燥機采用6臺電機、風機（7.5Kw*6=45Kw或5.5Kw*6=33Kw）來滿足烘干需求，而JPHG型烘干機僅需3臺電機、風機（7.5Kw*2=22.5Kw）即可。以一年連續生產300天計算，即可節能22.5Kw*24小時*300天=162000Kw。 例如：烘干2mm木皮，20米機型電機耗電量只需要15-22Kw。 2.熱效率高 以往常規設備散熱器置于烘干板材的上方，而新型JPHG烘干機其散熱器置于待烘干板材的下方，這樣大大提高了熱能的利用率，使烘干同比溫度提高10-20C°，熱能節省15﹪以上。 3.加大噴管，提高效率 常規設備噴管一般采用25*25方管，而新型II代烘干機則采用大型變截面通風管道，風速快，風量高（風速最高可達到30M/秒，以前烘干機風速最高只有4M/秒），分支管道為30*50方管，結合精準的理論換算，使風量均衡噴射于板材表面，風機配上專為本烘干機設計的低噪音高壓葉輪，烘干速度大大的提高。（烘干機風量，風速，熱量轉換需經過精細的理論換算，加上合理的保險系數，而常規的烘干機無限的加大供熱量，一成不變的大風機大風量運轉．．．．給用戶帶來的是巨大的運行成本，實屬木材烘干的一種悲哀！） 4.采用大模數變位齒輪，使加工范圍提高至0.5-4mm。 該烘干機采用5模17齒變位齒輪，更加不容易脫落，塞車。齒輪經過高溫高頻處理，更加經久耐用。 5便捷的維修 該烘干機采用模塊化、防火型耐高溫保溫門，四面均可以打開，進行維修檢查。該烘干機風機只有兩臺，風機采用便拆式風機瓦體，散熱器采用高頻翅片管，防腐性能好，管徑粗，焊接管頭少，溫升快，溫度高，均可在烘干機外側維修，大量的節省了維修維護費用。 6超低噪音 該烘干機風機采用最新型超低噪音離心式通風機，照常規烘干機風機噪音低出10分貝以上，整機運轉在70分貝以下，運轉平穩、性能可靠。 3.形 式： 該產品設有NO. 2.2、2.8共2種機號（本機號為干燥機工作寬度，單位：m），每種機號長度可制成6m/節，節數可根據用戶產量增減，增減單位為6m/節，另設有2—4米冷風段。
注：RF為熱風熱源型號書寫，常規熱源（蒸汽鍋爐、導熱油爐）時不注明RF。 JPHG輥筒單板干燥機性能選用表
注：1. 以上熱源采用導熱油爐或蒸汽鍋爐，進油持續溫度不少于200℃，進氣持續壓力不少于0.6Mpa，該數據為滿車運載數據，建議客戶在選型時留有余量。 2.以上數據以1.7-2.0mm楊木、樺木單板預計測量數據�？v向刨切柞木時，需與真空烘干窯配套使用，終含水率在20%-25% 3.以上數據不可作為最后依據，不同樹種、不同厚度均影響烘干機的烘干效率。配熱風爐烘干時，因熱風爐出風溫度較高（烘干溫度可達160-220℃），通常是常用熱源的1.2-1.5倍。
JPHG輥筒單板干燥機外形及安裝尺寸
注：以上數據為單層數據尺寸，多層時H尺寸每增加一層尺寸增加900mm例兩層H尺寸為2.6m三層為3.5m以此類推，E1尺寸增加300mm。 烘干機可實現每6米一個模塊，雙層時為每3米為一個模塊，三層時為2米一個模塊
JPHG(RF)輥筒單板干燥機外形及安裝尺寸 注：以上數據為單層數據尺寸，多層時H尺寸每增加一層尺寸增加900mm例兩層H尺寸為2.6m三層為3.5m以此類推，E1尺寸增加300mm烘干機可實現每6米一個模塊，雙層時為每3米為一個模塊，三層時為2米一個模塊。
注：以上數據為單層數據尺寸，多層時H尺寸每增加一層尺寸增加900mm例兩層H尺寸為2.6m三層為3.5m以此類推，E1尺寸增加300mm，烘干機可實現每6米一個模塊，雙層時為每3米為一個模塊，三層時為2米一個模塊。
|
